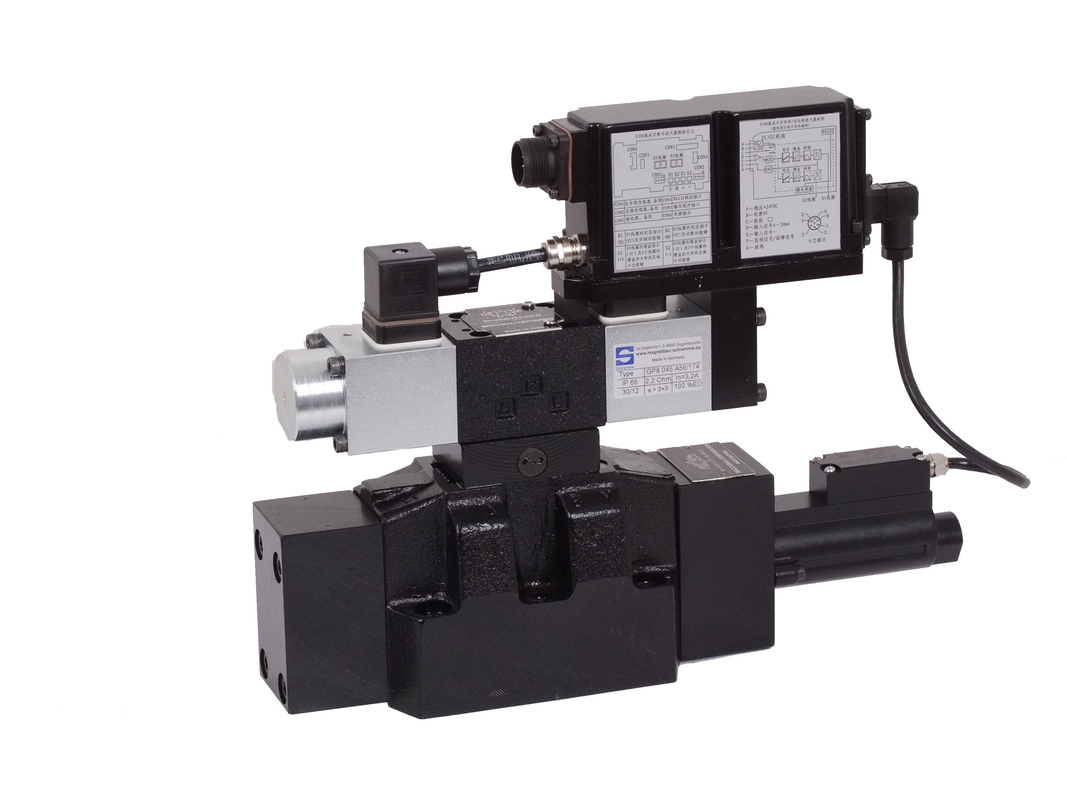

MA-DPZO-T hydraulischer Proportionalventilfluß 600L/min, Druck 350bar
Produktdetails:
| Herkunftsort: | China |
| Markenname: | SJ HYD |
| Zertifizierung: | ISO9001 |
| Modellnummer: | MA-DPZO--TES |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 pc |
|---|---|
| Preis: | Latest price |
| Verpackung Informationen: | Standard-Paket |
| Lieferzeit: | Auf Lager |
| Zahlungsbedingungen: | T / TL / C |
| Versorgungsmaterial-Fähigkeit: | 10000 PC |
|
Detailinformationen |
|||
| Marke: | SJ Hydraulische | Modell: | MA-DPZO-TES |
|---|---|---|---|
| Zertifizierung: | ISO 9001 | Herkunftsort: | China |
| Gehäusematerial: | Catbon-Stahl-/legierterstahl | Funktions-Medien: | Hydrauliköl |
| Power: | Hydraulische | Temperatur: | normale Temperatur |
| Struktur: | Kontrolle | Material: | Casting |
| Hafen-Größe: | 10,16,25,32 | Druck: | Hochdruck |
| Anwendung: | HYDRAULIKANLAGE | Betriebsdruck: | 315Bar |
| funktionierendes temprature: | -20-60 | Garantie: | Ein Jahr |
| Markieren: | Proportionales Richtungsventil,Hydraulik-Druckbegrenzungsventil |
||
Produkt-Beschreibung
MA-DPZO-T (ES) Hydraulisch Proportional Ventilstrom 600L / min, Druck 350bar DPZO-T * sind zweistufige hydraulische Proportionalventile
Mit Wegaufnehmer auf der Hauptleitung
Spule, die sowohl gerichtet als auch
Nicht kompensierte Durchflussregelung nach
Zu elektronischem Referenzsignal.
Sie arbeiten in Verbindung mit elektronischen
Fahrer, siehe Abschnitt, welche Versorgung
Die Proportionalventile mit dem richtigen Strom
Die Ventilregelung auf die Referenz ausrichten
Signal an die Elektronik geliefert
Treiber.
Sie sind in verschiedenen Ausführungen erhältlich:
• -T, mit Wegaufnehmer;
• -TE, -TES als -T plus analog (TE) oder
Digitale (TES) integrierte Elektronik.
Die 4-Wege-Spule, die in eine
5 - Kammern Körper, wird von einem pilotiert
Proportional-Wegeventil Typ
DHZO (siehe Tab. F160) und wird gesteuert
In geschlossener Schleifenposition mittels der
LVDT-Messumformer
Das Druckreduzierventil mit festem
Einstellung sorgt für eine kostspielige Pilotierung
Druck.
Die integrierte Elektronik sorgt dafür
Werksvoreinstellung, feine Funktionalität
Plus Ventil-zu-Ventil-Austauschbarkeit
Und vereinfachte Verdrahtung und Installation.
Der elektronische Steckverbinder ist voll
Austauschbar für -TE und -TES
Ausführungen.
Standard 7-poliger Hauptstecker wird verwendet
Für die Stromversorgung, analoge Eingangsreferenz
Und überwachen Signale.
12-poliger Stecker wird für Optionen / Z verwendet
Und / S *.
Die speziellen / S * Optionen fügen eine geschlossene hinzu
Schleife Steuerung von Druck (/ SP) oder Kraft
(/ SF und / SL) zum Grundregelkreis
Spulenposition eins.
Nach Kommunikationsschnittstellen
Sind für das digitale -TES verfügbar
Ausführung:
• -PS, serielle Kommunikationsschnittstelle für
Konfiguration, Überwachung und Firmware
Aktualisierung durch Atos PC Software
• -BC, CANopen-Schnittstelle
• -BP, PROFIBUS DP Schnittstelle
Die Ventile mit -BC- und -BP-Schnittstellen
Kann in einen Feldbus integriert werden
Kommunikationsnetz und damit digital
Betrieben von der Maschinensteuerung.
Die Spulen sind vollständig plastikverkapselt
(Isolationsklasse H) und die Ventile haben
Antivibration, antishock und wetterfest
Eigenschaften.
Montagefläche: ISO 4401 Baugröße 10, 16,
25 und 32.
Maximaler Durchfluss bis zu 160 l / min, 430
L / min, 680 l / min, 730 l / min und 1100 l / min
Mit Ventildifferenzdruck Δp = 30
Bar, siehe Tabelle.
Maximaldruck: 350 bar.
