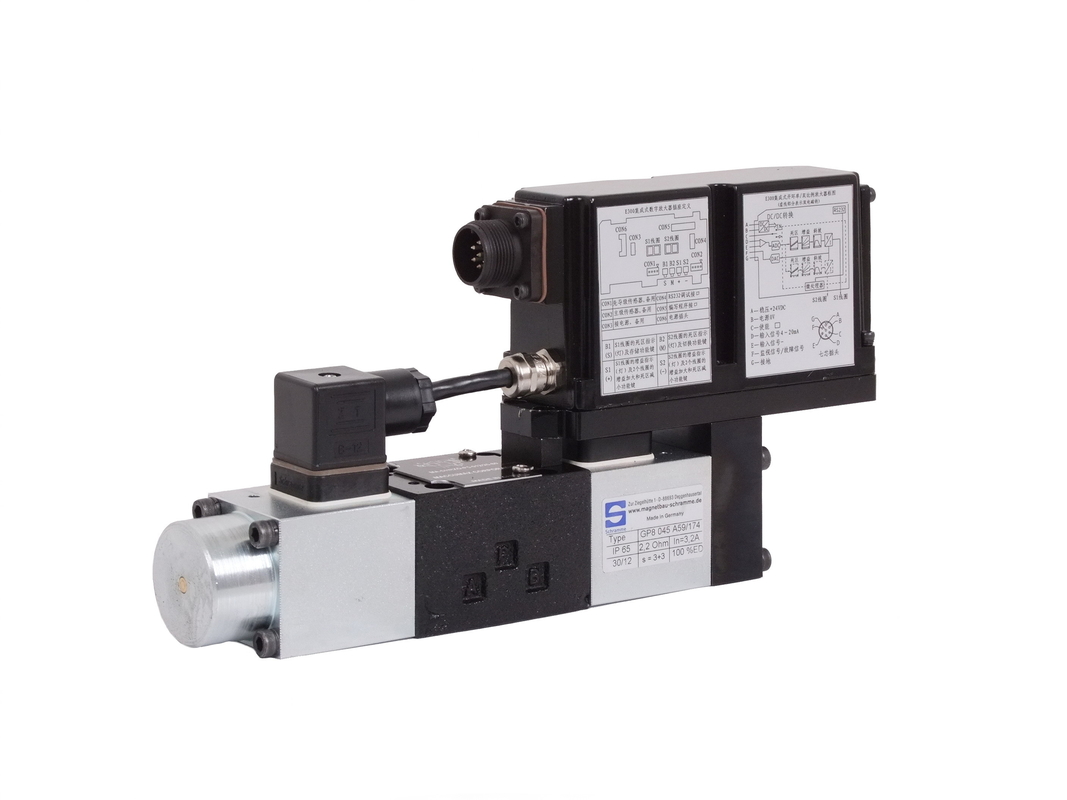

MA-DHZO MA-DKZOR hydraulischer Fluss -10 105L/MIN P=30bar Proportionalventils 06
Produktdetails:
| Herkunftsort: | China |
| Markenname: | SJ HYD |
| Zertifizierung: | ISO9001 |
| Modellnummer: | MA-DHZO---AES---PS---0 7 1 - S 5 */* **/* |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 pc |
|---|---|
| Preis: | Latest price |
| Verpackung Informationen: | Standard-Paket |
| Lieferzeit: | Auf Lager |
| Zahlungsbedingungen: | T / TL / C |
| Versorgungsmaterial-Fähigkeit: | 10000 PC |
|
Detailinformationen |
|||
| Marke: | SHhydraulisches | Modell: | MA-DHZO---AES---PS---0 7 1 - S 5 */* **/* |
|---|---|---|---|
| Zertifizierung: | ISO9001 | Größe: | 06-10 |
| Fluss: | 105L/min | Betriebsdruck: | 315Bar |
| Standard oder nicht: | Standard | Power: | Hydraulische |
| Media: | Öl | Struktur: | Kontrolle |
| Msterial: | Casting | Druck: | Hochdruck |
| Temperatur: | normale Temperatur | Ursprungsort: | China |
| Anwendung: | HYDRAULIKANLAGE | Umwelt temprature: | -20-60 |
| Zustand: | Neue | Verpackung: | Standard-packge |
| Garantie: | Ein Jahr | ||
| Markieren: | Proportionales Sicherheitsventil,Hydraulik-Druckbegrenzungsventil |
||
Produkt-Beschreibung
MA-DHZO MA-DKZOR hydraulischer Fluss -10 105L/MIN P=30bar Proportionalventils 06
HYDRAULISCHE EIGENSCHAFTEN (basiert auf Mineralöl-ISO Verstell- 46 bei 50' c)
|
Hydraulische Symbole
|
||||||||
| Ventilmodell | DHZO | DKZOR | ||||||
| Spulenüberschneidung | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Spulenartig und Größe (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Druckgrenzen [Stange] | Häfen P, A, B=350; T=210 (250 mit externem drain/Y | Häfen P, A, B=315, T=210 (250/Y) | ||||||
| Maximaler Fluss (1) [l/min] | 1 | 4,5 | 8 | 17 | 28 | 45 | 60 | |
| An Stange P= 10 (Pint) | ||||||||
| An Stange P= 30 (Pint) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| An P=70bar (Pint) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Antwortzeit (4) [Frau] |
< 30=""> |
< 40=""> | ||||||
| Hysterese [%] | < 5=""> | < 5=""> | ||||||
| Wiederholbarkeit | + 1% | + 1% | ||||||
ANMERKUNGEN:
Über Leistungsdaten beziehen Sie sich die auf Ventile, die mit elektronischen Fahrern Atos verbunden werden, sehen Abschnitt 2
Der Fluss, der durch die Richtungsproportionalventile reguliert wird, ist nicht druckkompensiert. So wird er durch die Lastschwankungen beeinflußt. Um costant den regulierten Fluss unter verschiedene Lastszustände zu halten, sind modulare Druckkompensatoren verfügbar (sehen Sie Tab D150)
Für unterschiedliches P ist der maximale Fluss in der Übereinstimmung zu den Diagrammen in den Abschnitten 14,2 und 15,2
0-100% Schrittsignal
